1:球磨機傳動軸齒輪頻繁發生齒輪折斷

近些年來，傳動軸齒輪頻繁發生齒輪折斷如下圖所示：

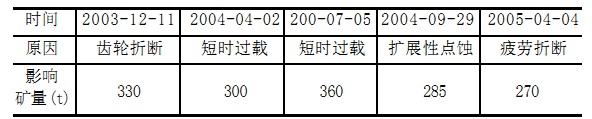

2003 -2005年齒輪失效統計表

注：影響處理礦量=影響開車時間×球磨機臺效(t/h)

從表中不難看出，球磨機軸齒輪的平均使用壽命不到6個月，每次齒輪輪齒折斷都直接造成經濟損失46000余元。

后來通過分析球磨機傳動軸齒輪的結構進行改裝，其材質由原來的35SiMn2MoV改為40Cr。

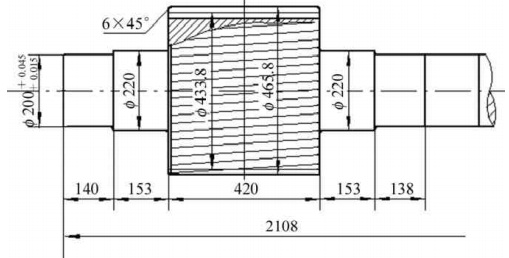

傳動軸齒輪的原結構圖，如下所示

軸齒輪結構圖

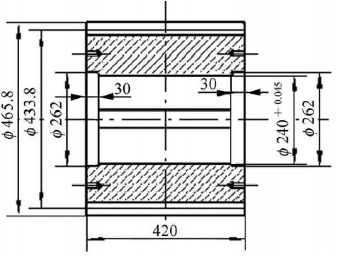

在保證軸齒輪各部尺寸計算參數保持不變的情況下，改裝為齒輪與軸的組合件，從而保證正常的齒輪嚙合運行，當齒輪的輪齒發生失效時可以把齒輪拆掉，輪可以繼續使用。改造后的如下圖所示

齒輪

2:球磨機傳動軸和軸承座聯接螺栓斷裂的原因和處理方法有哪些?

一般來說是傳動部加工或安裝誤差大(包括某些堅固螺栓松動)引起的振動超標引起。檢查所有定位銷(配合螺栓)、聯接螺栓有無松動，傳動各部位置是否規范。

3: 球磨機在火力發電廠制粉系統中被廣泛的應用，但其傳動軸振動及小牙輪斷齒一直困擾著系統的安全生產，前一時期制粉系統也倍受這兩個缺陷的困擾，甚至影響到了機組燃料的供應，經檢修人員多次調整，效果顯著，傳動軸振動低于0.05mm。
