使用破碎機就需要對破碎機的性能有比較深入的了解，下面就來介紹下壓縮室壓強和轉子轉速對破碎機產(chǎn)品粒徑分布的影響，幫你進一步了解破碎機。

在不同壓強條件下進行破碎試驗，產(chǎn)品的粒徑分布分別如圖1，圖2 ，圖3，圖4，圖5所示。

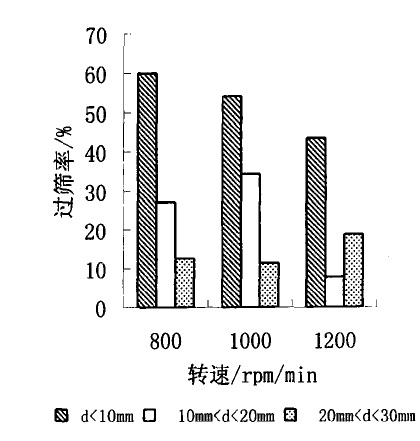

圖1 壓強為30Mpa時的產(chǎn)品粒徑分布

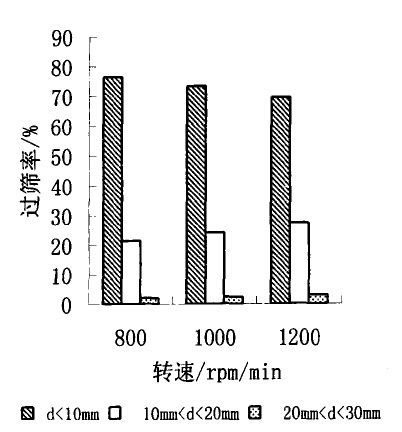

圖2 壓強為40Mpa時的產(chǎn)品粒徑分布

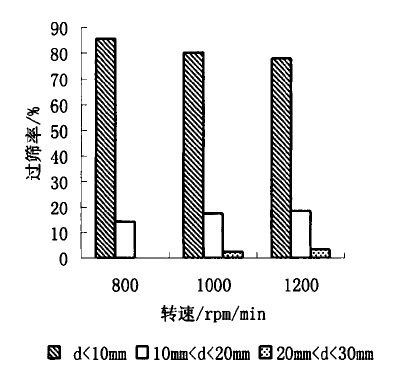

圖3壓強為50Mpa時的產(chǎn)品粒徑分布

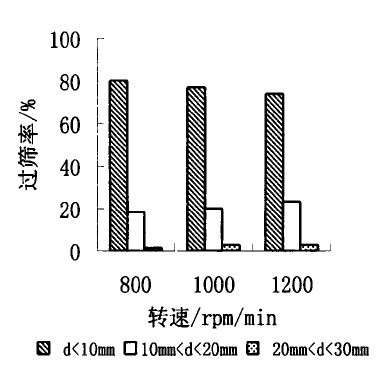

圖4壓強為60Mpa時的產(chǎn)品粒徑分布

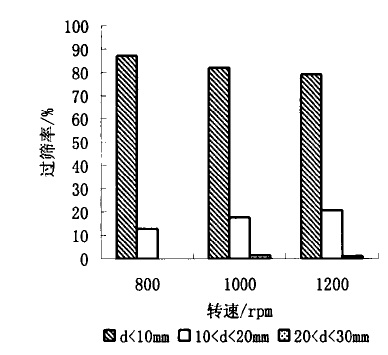

圖5壓強為70MPa時的產(chǎn)品粒徑分布

有上面這些圖可以看出：在壓強一定的條件下，轉子轉速越高，小粒(d<10mm)的顆粒含量越小，大顆粒(10mm

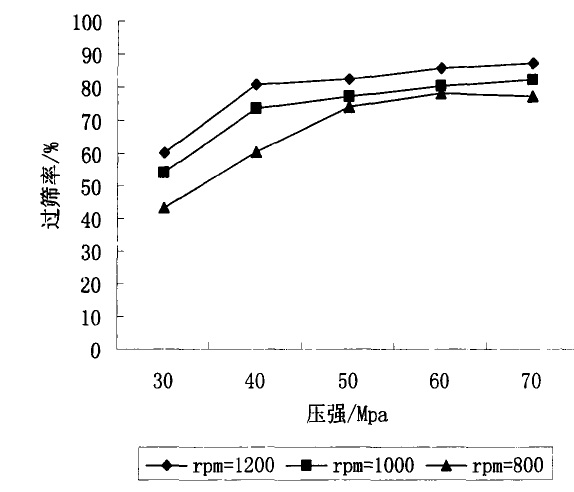

壓強和轉速對產(chǎn)品小顆粒含量的影響

從這個圖中我們可以看出：在破碎過程中受到的壓強越大，破碎效果越好，小粒徑(d<10mm)的質量百分含量越高。在同一轉速條件下(800rpm/min)，壓強為30MPa時垃圾破碎后的過篩率(篩孔孔徑10mm)為60.1%，壓強為70Mpa時的過篩率為87.2%。這是因為，垃圾在壓縮狀態(tài)下進行破碎時，由于受到來自多個方向的壓力，垃圾的塑性變形受到了限制，壓力越大塑性變形越小，垃圾的應力狀態(tài)相對來說更接近于純剪切，從而使產(chǎn)品的粒徑分布更均勻，破碎效果更好。
